תבנית גרף גלי אליוט

גלי אליוט הם מערכת של תבניות חוזרות שזוהו על ידי ראלף נלסון אליוט. אליוט גילה בסה"כ  13 תבניות, אבל התבנית 5-3 המורכבת מ-8 גלים נחשבת לתבנית הבסיסית.

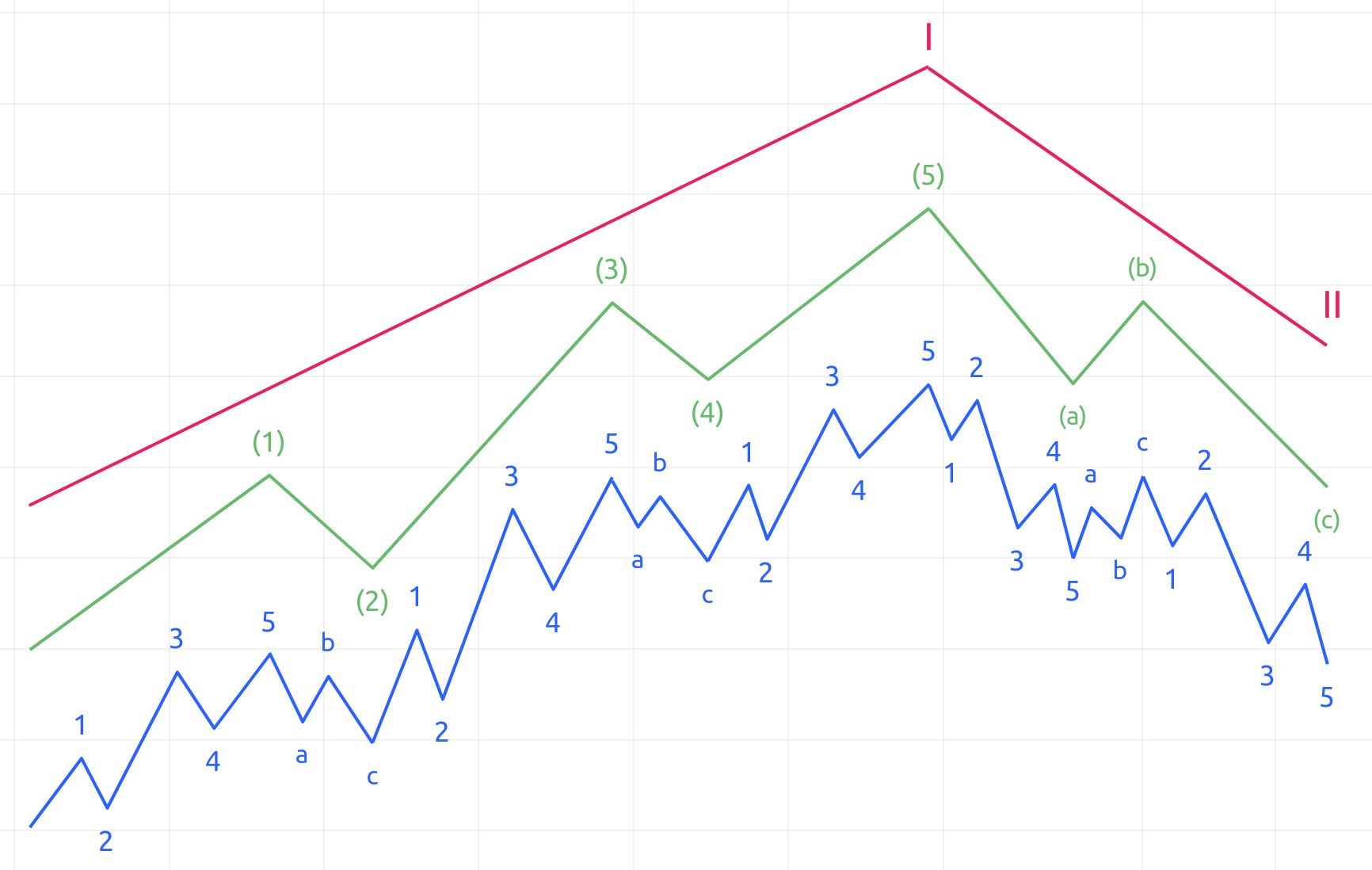

על פי תיאוריית הגלים של אליוט, גלים מחולקים ל"מניע" ו"מתקן".  גלי מניע הם תנועות מחיר החופפות לכיוון המגמה הראשית, גלי מתקן הם תנועות נגד המגמה המרכזית. בצילום המסך המוצג לעיל, גלי המניע הם (1), (3), (5), (א) ו-(ג), וגלים מתקנים הם (2), (4) ו-(ב). כמו כן, לפי אליוט, כל גל מניע של המודל הבסיסי יכול להיות מיוצג כחמישה גלים קטנים יותר, וכל גל מתקן כשלושה. לכן, המודל הבסיסי 5-3 יכול להיות מיוצג כ-2 גלים ברמת גל גבוהה יותר וכ-34 גלים של אחד נמוך יותר.

אינדיקטור ה-Track Pattern Elliot Wave מוגדר לזהות את תבניות הגלים הנפוצות ביותר, הבנויות על פי הכללים הבאים:

אימפולס (גל מניע):

1. מבנה הגלים: 5-3-5-3-5
2. גל 2 אינו חוזר יותר מ-100% מאורך גל 1
3. גל 3 עובר מעבר לסוף גל 1
4. גל 3 לא יכול להיות הקצר ביותר מבין גלים 1, 3 ו-5
5. גל 4 אינו חורג מרמה של גל 1

זיגזג (גל מתקן):

1. מבנה גל: 5-3-5
2. גל b קצר מ-a
3. גל c עובר את רמת הגל a

האינדיקטור מנתח את 600 הברים האחרונים בחיפוש אחר דפוסים, תוך חלוקה מותנית לשתי רמות על ידי קינון (גלים ראשיים ותת-גלים). נקודות ההתחלה והסיום של הגלים בתבניות שנמצאו קשורות לנקודות הציר המתאימות ביותר. לאחר מכן, האינדיקטור  בודק את הכללים של אימפולס וזיגזג ומשרטט דפוסים הלוכדים את תנועות המחירים הגדולות ביותר.

הסימון הבא משמש לציון הרמה שאליה שייך הגל:

גלים ראשיים: (1), (2), (3), (4), (5), (א), (ב), (ג)

תת-גלים: 1, 2, 3, 4, 5, a, b, c

סימון זה אינו תואם את הרמות ההיסטוריות של תיאוריית גלי אליוט; זה מותנה. הוא מציג את רמת הקינון של התבנית.

כאשר התבנית נמצאת במצב 'בתהליך', האינדיקטור בונה גלים רבים ככל האפשר על סמך הצירים, ומשתמש בקיצוניות מקומית (גבוהה ביותר או נמוכה ביותר) כדי לבנות את הגל האחרון. אם הגל האחרון לא משלים את התבנית, האינדיקטור ישרטט תחזיות אפשריות של הגל הבא באמצעות פרופורציות של פיבונאצ'י. בהתאם לאורכו של גל 3, גל 5 יוקרן או מגל 1 או מגובה התנועה של שלושת הגלים הראשונים. ההקרנות של גל C בנויות מאורך גל A. כל יתר ההקרנות מחושבות על סמך הגל שקדם להן. המספר המינימלי של גלים בתבנית המתקדמת הוא 3.

התראות:

תבנית חדשה. היא מופעלת כאשר תבנית חדשה מופיעה בגרף, או כשתבנית ששורטטה בעבר נבנית מחדש ובאותו זמן המיקום של שתי נקודות או יותר משתנה. הבנייה מחדש של הנקודה הראשונה של התבנית אינה נלקחת בחשבון.

גל פוטנציאל חדש. הוא מופעל כאשר גל יוצר חדש מתווסף לתבנית שנמצאה בעבר, או כשהגל האחרון שנוצר נבנה מחדש לנקודה חדשה והופך שוב להיווצרות.

נוצר גל. הוא מופעל כאשר כל אחד מהגלים היוצרים של התבנית נוצרים.

תשומות:

• מקור - מקור לחיפוש הראשי.
• הפוף את התבנית - דגל זה מאפשר לך לשנות את כיוון התבנית, לחפש דחף במגמת ירידה וזיגזג במגמת עלייה.
• סוג אורך - כיצד מחושב אורך הגל בעת בדיקת כללי בניית התבנית:
• מוחלט - אורך הגל מחושב כהפרש המחיר בין נקודת ההתחלה והסיום של הגל.
• אחוז - אורך הגל מחושב כאחוז השינוי במחיר בין נקודת ההתחלה והסיום של הגל.
• הצג תחזיות - מאפשר תחזיות אפשריות של גלים עתידיים במצב 'בתהליך.

הערה חשובה:

כאשר מתקבלים נתונים חדשים, האינדיקטור מעדכן ומבהיר תבניות שנמצאו בעבר. שינוי כל ההגדרות של האינדיקטור מוביל לחישוב מחדש המלא שלו. התוצאה עשויה להיות שונה מהצפוי.
