גרפי Point and Figure (PnF)

הגדרה

גרפי Point and Figure (PnF) הם דוגמה נוספת לסוג גרף המסתמך אך ורק על תנועות מחירים ולא על אינטרוולי זמן במהלך יצירת הגרף. בדרך זו, גרפי PnF דומים לגרפים של Renko, Kagi ו- Line Break.  בהבנה בסיסית של גרפי PnF, ניתן להבין שהם מורכבים מסדרה של עמודות העשויות מ-X או O. עמודות X מייצגות מחירים עולים, בעוד עמודות המורכבות מ-O מציינות מחירים יורדים. גרפי  Point and Figure היו פופולריים במקור בתחילת המאה ה-19, לפני הדומיננטיות של גרפים מבוססי מחשב. הם שימשו אנליסטים טכניים לשרטט כמויות גדולות של נתונים בפרק זמן קצר. עם עליית המחשבים, גרפים PnF ירדו מהדומיננטיות שלהם במשך זמן מה. יחד עם זאת, לאחרונה, גרפי PnF שוב צוברים שוב פופולריות. בסך הכל, יש עניין מחודש בגרפים של "סינון רעשים", המתמקדים אך ורק בתנועות מחירים.

The ה-X וה-O המרכיבים כל עמודה תופסים מקום שנקרא גודל התיבה. גודל התיבה הוא ערך שהמשתמש קובע. כשהמחיר זז מספיק באותו כיוון של העמודה הנוכחית, X או O חדשים מתווספים לעמודה זו. כאשר המחיר נסגר מספיק רחוק בכיוון ההפוך, עמודה חדשה מתחילה ב-X או ב-O (ההפך מהעמודה הקודמת). הסכום שהמחיר חייב לנוע נקבע לפי מרחק ההיפוך. ערך זה נוצר על ידי הכפלת גודל התיבה בערך אחר שהוגדר על ידי משתמש, סכום ההיפוך. סכום ההיפוך הוא מספר הלבנים שהמחיר חייב לזוז כדי שיווצר אות חדש או עמודה חדשה. לכן אם גודל התיבה מוגדר ל-1 ($1) וסכום ההיפוך מוגדר ל-3, המחיר חייב לזוז $3 על מנת שתתווסף אות חדשה לגרף.

שני כללים לגבי האותיות והעמודות.

1. כל עמודה חייבת להיות X או O. לעולם לא יכולות להיות שתי אותיות שונות באותה עמודה.
2. עמודות X ועמודות O תמיד יתחלפו. לעולם לא תראה שתי עמודות X זו לצד זו ולהיפך.

סוגי קופסאות

ארבעה סוגים שונים של קווים שניתן לשרטט בתוך גרף PnF.

1. ברים למעלה - נוצרים במהלך מגמת עלייה.
2. ברים למטה - נוצרים במהלך מגמת ירידה.
3. ברי עלייה צפויים - במהלך זמן תוך-יומי, קו עלייה פוטנציאלי שייווצר על סמך המחיר הנוכחי (לפני קביעת מחיר הסגירה בפועל).
4. ברי ירידה צפויים - במהלך פרק זמן תוך-יומי, קו ירידה פוטנציאלי שייווצר על סמך המחיר הנוכחי (לפני קביעת מחיר הסגירה בפועל).

שיטות חישוב קופסאות

קיימות שתי שיטות שונות לחישוב מרחק היפוך:

1. טווח ממוצע אמיתי (ATR) - משתמש בערכים שנוצרו על ידי אינדיקטור טווח ממוצע אמיתי (ATR). ה-ATR משמש לסינון הרעש או התנודתיות הרגילים של מכשיר פיננסי. שיטת ATR קובעת "אוטומטית" מרחק היפוך טוב. זה מחשב מה יהיה ערך ה-ATR בגרף נר יפני רגיל ואז הופך את הערך הזה למרחק ההיפוך.
2. מסורתי - משתמש בערך מוחלט שהוגדר מראש על ידי המשתמש עבור גודל התיבה וכמות ההיפוך. קופסאות חדשות נוצרות רק כאשר תנועת המחיר גדולה מסכום ההיפוך שנקבע מראש. היתרון בשיטה זו הוא שהיא פשוטה מאוד וקל לצפות מתי והיכן ייווצרו קופסאות חדשות. החיסרון הוא שבחירת גודל הקופסה הנכונה עבור מכשיר ספציפי ידרוש ניסוי מסוים.
3. אחוז (LTP) - גודל התיבה מבוסס על האחוז שהוגדר על ידי המשתמש. האחוז הספציפי הזה מוחל על מחיר הסגירה האחרון כדי לחשב את גודל התיבה, ולאחר מכן הוא מעוגל לגודל הסימון המינימלי הקרוב ביותר ומוחל באופן עקבי בכל הברים. חשוב להשים לב לכך שגישה זו לחישוב כפופה לצביעה מחדש. להבנה מקיפה יותר של השפעה זו, ניתן לקבל מידע נוסף כאן.

שימושים בגרפים של Point and Figure

כמו גרפי סינון הרעשים האחרים שהוזכרו לפני כן, גרפי Point and Figure צוברים פופולריות מכיוון שהם אינם מביאים בחשבון זמן או תנועות מחיר מינוריות, המתרחשות באופן טבעי. התומכים בסוגים אלה של גרפים מאמינים שמאפיין זה מקל על המשתמשים לזהות מגמות ולצפות תנועות מחירים עתידיות. לדוגמה, גרפי Point and Figure הם נהדרים להמחשת קווי מגמה, רמות תמיכה והתנגדות ופריצות.

קווי מגמה - גרפיPoint and Figure שורטטו במקור ביד על נייר. בגלל הטבע שלהם, קווי מגמה של 45 מעלות יכולים להיווצר באופן טבעי. קווים אלה הם דרך טובה לזהות מגמות כוללות, שיכולות להועיל בפני עצמן, כמו גם עם כלים או אינדיקטורים נוספים.

רמות תמיכה והתנגדות - לעתים קרובות, בעת שימוש בגרפים של Point and Figure, טווחי מסחר מופיעים כאשר נוצרים ברים בין רמות תמיכה והתנגדות.

פריצות - פריצות מתרחשות כאשר קופסאות מתחילות ליצור בכיוון מוגדר לאחר תקופה של מסחר בטווח מסחר הקשור לתמיכה והתנגדות.

e.

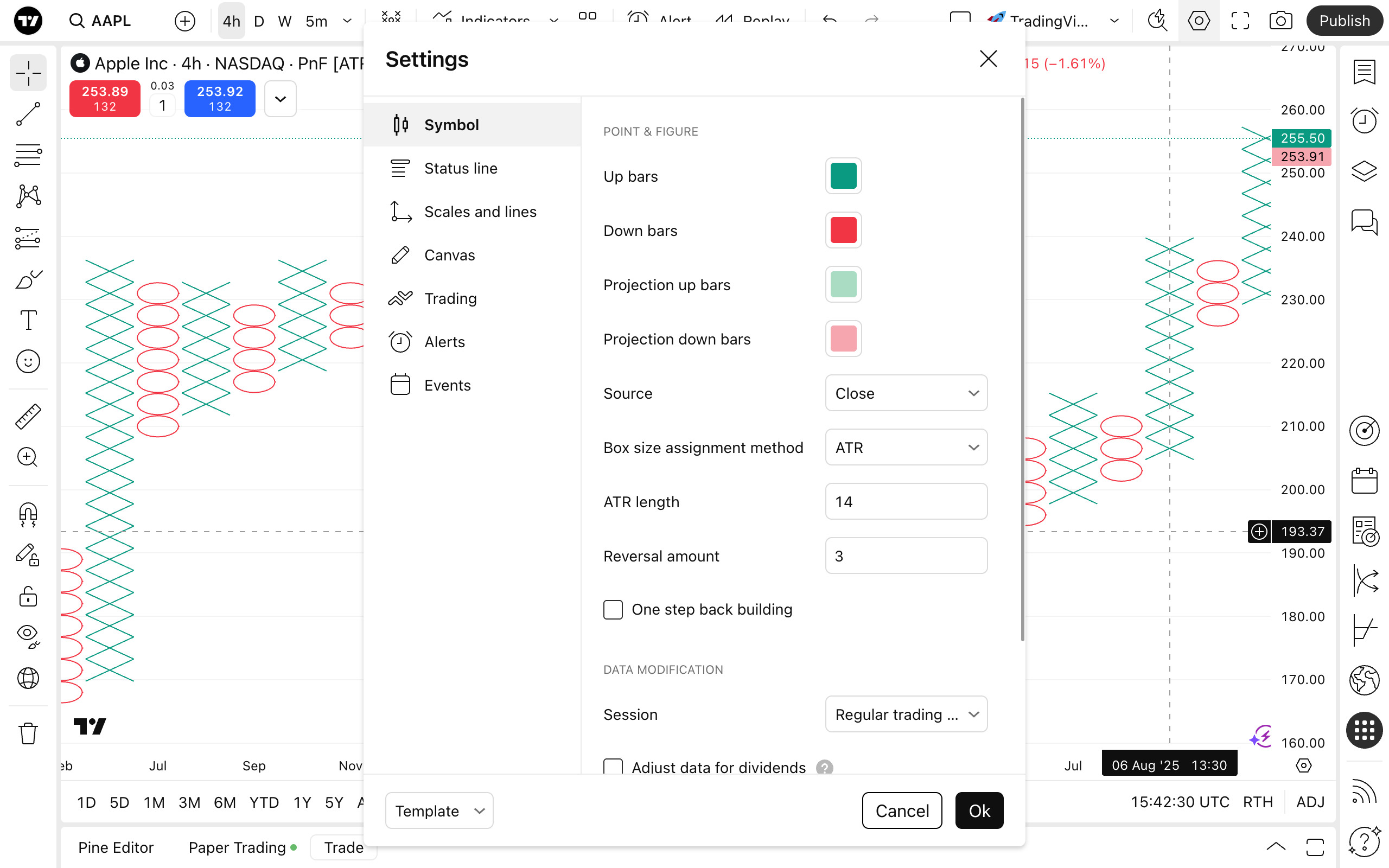

אפשרויות ספציפיות לגרפים Point and Figure  ב-TradingView

ברים למעלה- שנה את הצבע ואת קווי המתאר של ברים למעלה.

ברים למטה - שנה את הצבע ואת קווי המתאר של ברים למטה.

ברים מוקרנים למעלה - שנה את הצבע ואת קווי המתאר של ברים מוקרנים למעלה.

ברים מוקרנים למטה - שנה את הצבע ואת קווי המתאר של ברים מוקרנים למטה.

מקור - קובע אילו נתונים מכל תקופה ישמשו בחישובים. סגור הוא ברירת המחדל.

סגנון - ניתן לבחור בין שיטת חישוב מרחק היפוך ATR ושיטת חישוב מרחק היפוך מסורתית

אורך ATR - אם ATR היא שיטת החישוב שנבחרה, הערך הזה יגדיר את תקופת המבט לאחור של ATR. 14 הוא ברירת המחדל.

סכום היפוך - אם מסורתי הוא שיטת החישוב שנבחרה, ערך זה הוא סכום ההיפוך המוגדר על ידי המשתמש.
